Панорамные секционные

ВОРОТА ISD02

Узнать стоимость Заказать

Панорамные секционные ворота серии ISD02 полностью или частично состоят из панорамных панелей, благодаря чему являются идеальным вариантом для установки в зданиях с остекленными фасадами, например, в автомобильных салонах. Благодаря тому, что остекленные панели изготавливаются из прочных алюминиевых профилей, панорамные ворота не уступают промышленным воротам ISD01 по прочности, имеют те же устройства безопасности и базовую комплектацию, что базовая модель.

Для повышения энергосберегающих и термоизоляционных свойств ворот, концерн DoorHan предлагает комбинировать панорамные и сэндвич-панели, а также использовать алюминиевые профили T-bridge, которые оснащены термовставкой из полиамида.

Размеры панорамных ворот ISD02

Ширина проема, мм (B) от 2000 до 6100
Высота проема, мм (H) от 2000 до 6000
Притолока проема, мм (h) от 150
Пристенки, мм (b1, b2) от 120
Высота светового проема ячеек, мм от 370 до 720
Ширина светового проема ячеек, мм не более 3000
Узнать стоимость Заказать

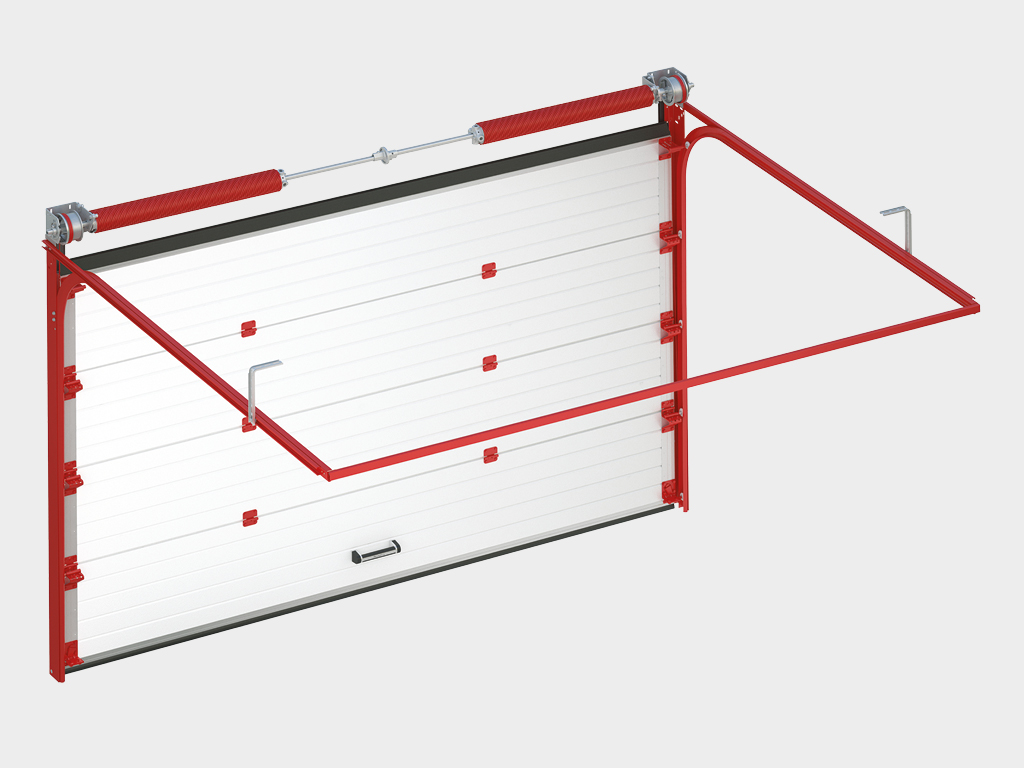

Конструкция панорамных ворот

01  Вертикальная направляющая
02  Угловая стойка
03  Вал цилиндрический
04  Устройство защиты от обрыва пружины
05  Барабан
06  П-образный кронштейн
07  Балансирующий пружинный механизм (торсионная пружина)
08  Муфта соединительная
09  Внутренний опорный кронштейн
10  Верхняя опора с держателем ролика
11  Боковая опора с держателем ролика
12  Внутренняя петля
13  Устройство защиты от разрыва троса
14  Нижний профиль
15  Панорамная панель
16  Нижний уплотнитель
17  Уплотнитель боковой
18  Верхний профиль
19  Верхний уплотнитель
20  Боковая крышка с отверстиями для крепления
21  Светопрозрачное ударопрочное заполнение панели
22  Пружинный амортизатор
23  Кронштейн крепления к потолку

Характеристики полотна панорамных секционных ворот

Полотно Алюминиевые панели с отсеклением (оргстекло, поликарбонат), 40 мм
Сопротивление теплопередаче полотна, м2 * °С/Вт, класс (ГОСТ 31174) 0,4 (В), точное значение зависит от размера ворот
Безотказность, количество циклов открывания-закрывания, не менее 25 000
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) 250
Объемная воздухопроницаемость, м3/м2*ч 4,9
Вес полотна ворот, кг/м2 14,5; точное значение зависит от типоразмера панелей, используемых в конструкции ворот
Тип монтажа Накладной, изнутри
Типы подъема полотна Стандартный, пониженный, высокий, наклонный, вертикальный
Герметизация Уплотнитель по всему периметру
Направляющие Оцинкованная сталь, 2 мм
Устройство защиты от обрыва пружины Предотвращает падение полотна, блокирует вал
Устройство защиты от обрыва троса Предотвращает падение полотна, блокирует нижние роликодержатели полотна

Дизайн Полотна панорамных ворот

Панорамная панель с системой профилей T-bridge (с терморазрывом)

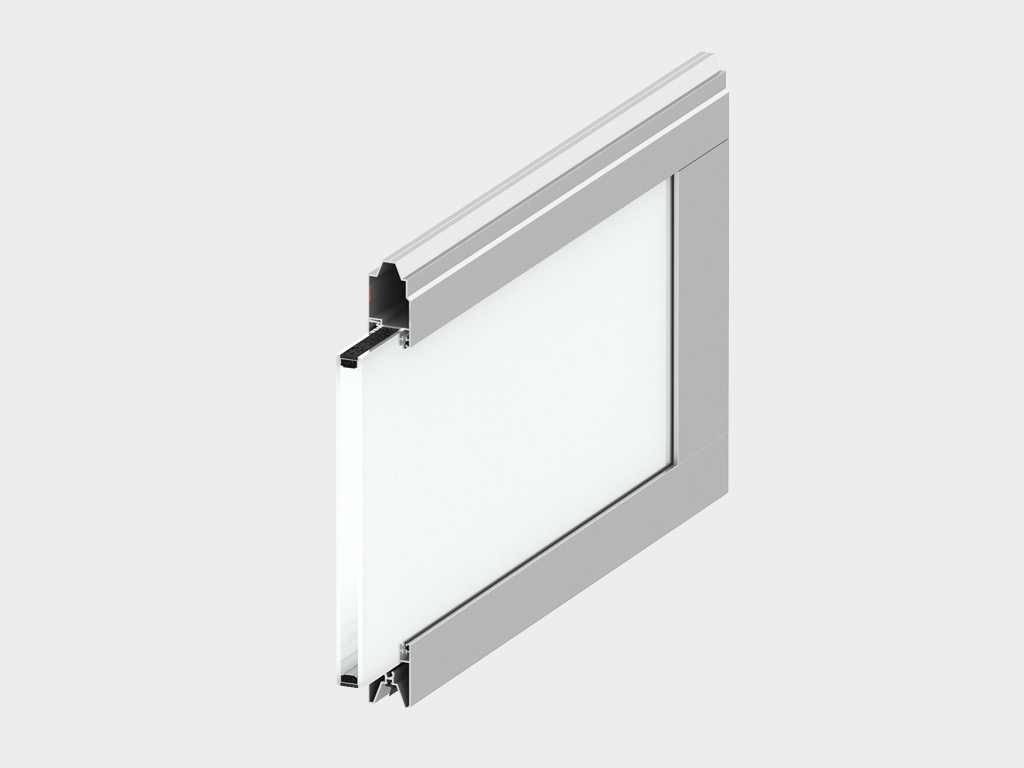

Панорамная панель с однокамерным стеклопакетом
Панорамная панель с однослойным стеклом
Панорамная панель с алюминиевым перфорированным листом

варианты исполнения полотна панорамных ворот

Стандартное остекление
Сплошное остекление
Комбинированное полотно

Цвет профилей панорамных ворот

Накладной монтаж:
Система направляющих монтируется на пристенки и притолоку с внутренней стороны проема.
Полотно из панорамных панелей
В качестве остекления используется небьющийся, ударопрочный поликарбонат. Это единственный на российском рынке надежный материал.
Комплект направляющих и угловых стоек из стали
толщиной 2 мм обладает повышенным запасом прочности, имеет все необходимые для монтажа перфорации.
Торсионный механизм
рассчитанный на 25 000 циклов, обеспечивает долговечность конструкции ворот.
Устройство защиты от обрыва троса
устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и предотвращает аварийное падение полотна ворот.
Устройство защиты от обрыва пружины
блокирует вал, что предотвращает аварийное падение полотна ворот.
Коробка с комплектацией для монтажа
А также паспортом на изделие и инструкцией по монтажу.

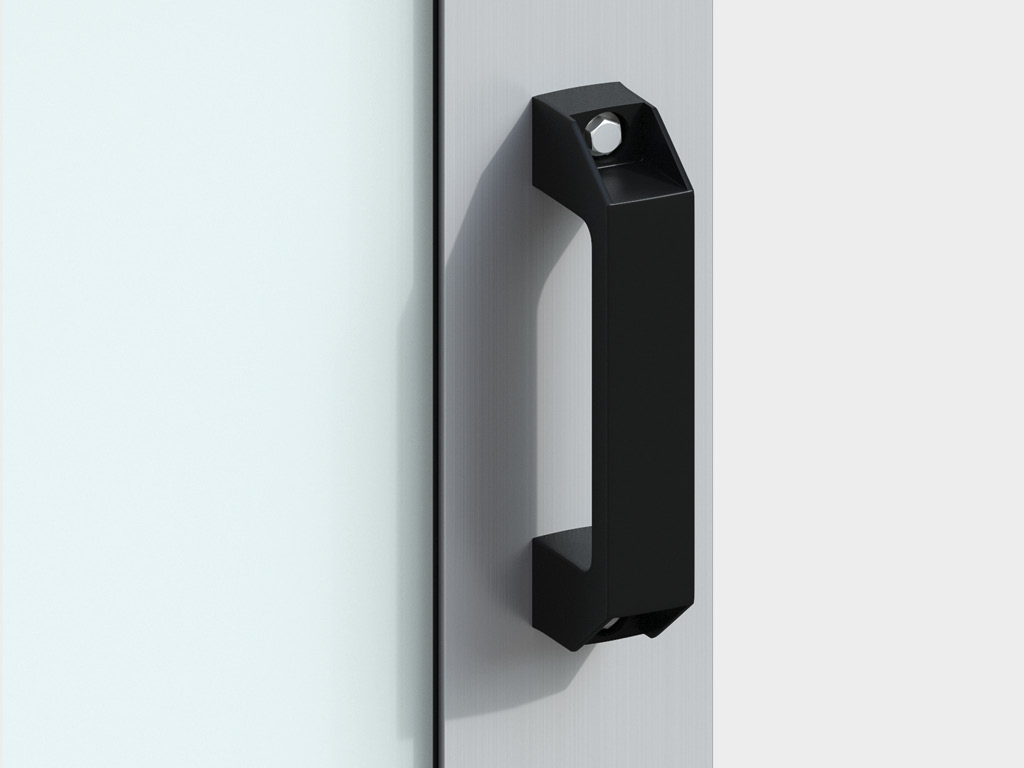

Эргономичная ручка
позволяет легко и удобно открывать ворота.

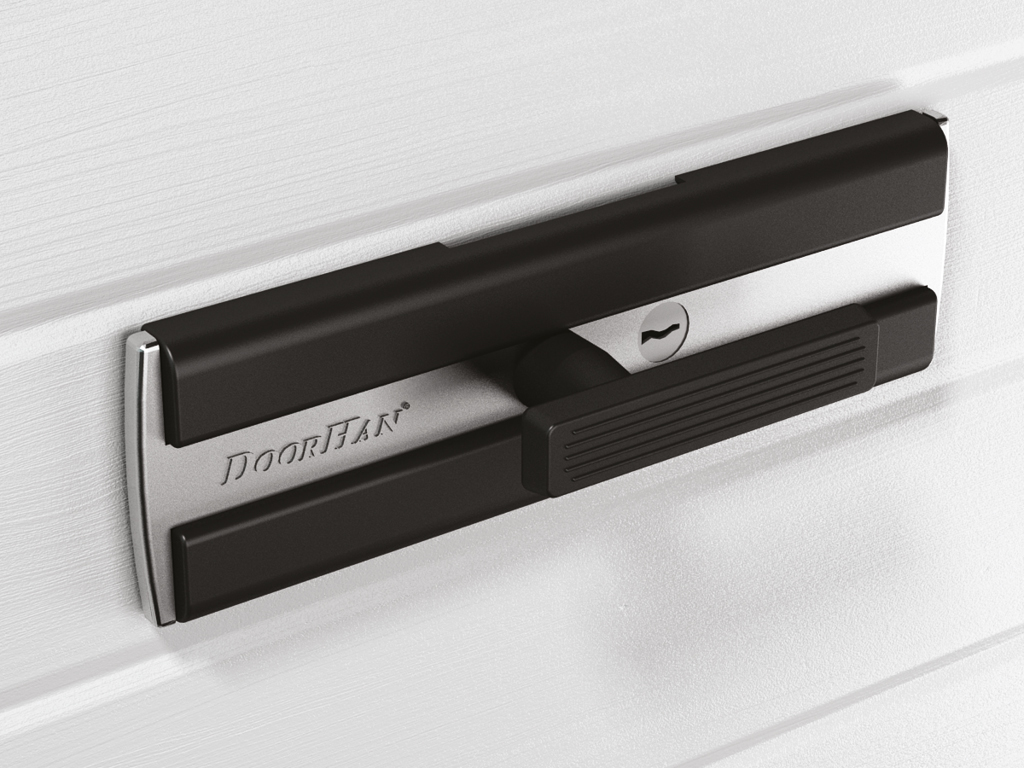

Механический замок
позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.

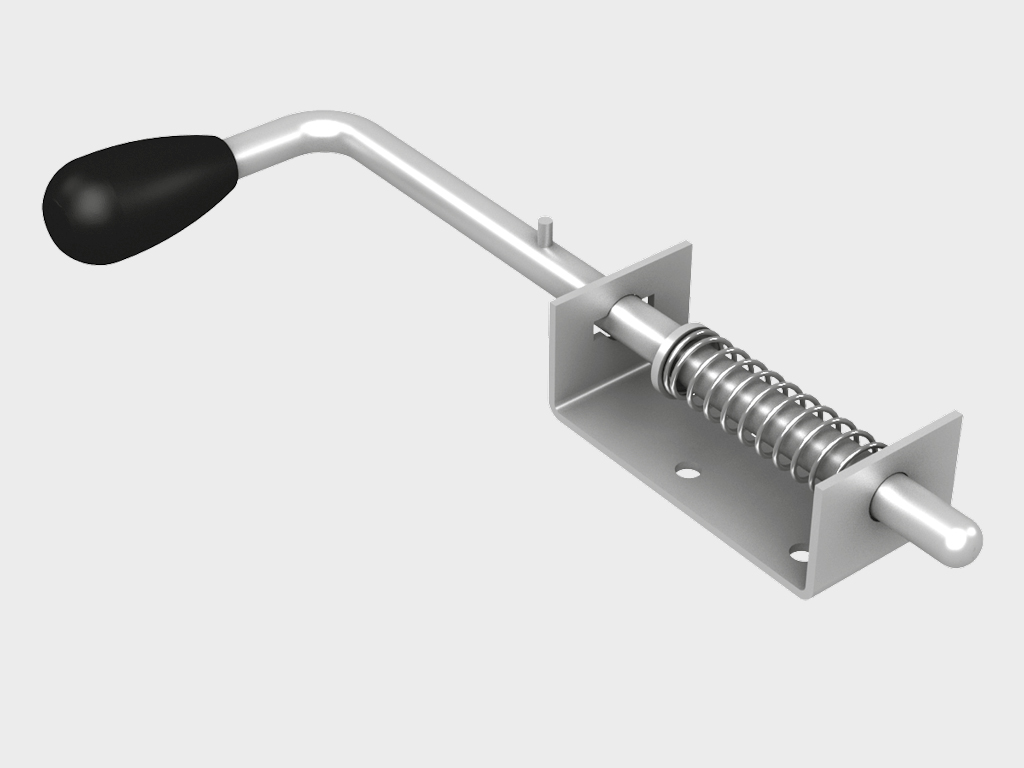

Механическая задвижка
позволяет запирать полотно изнутри помещения. Отличается простотой и надежностью.

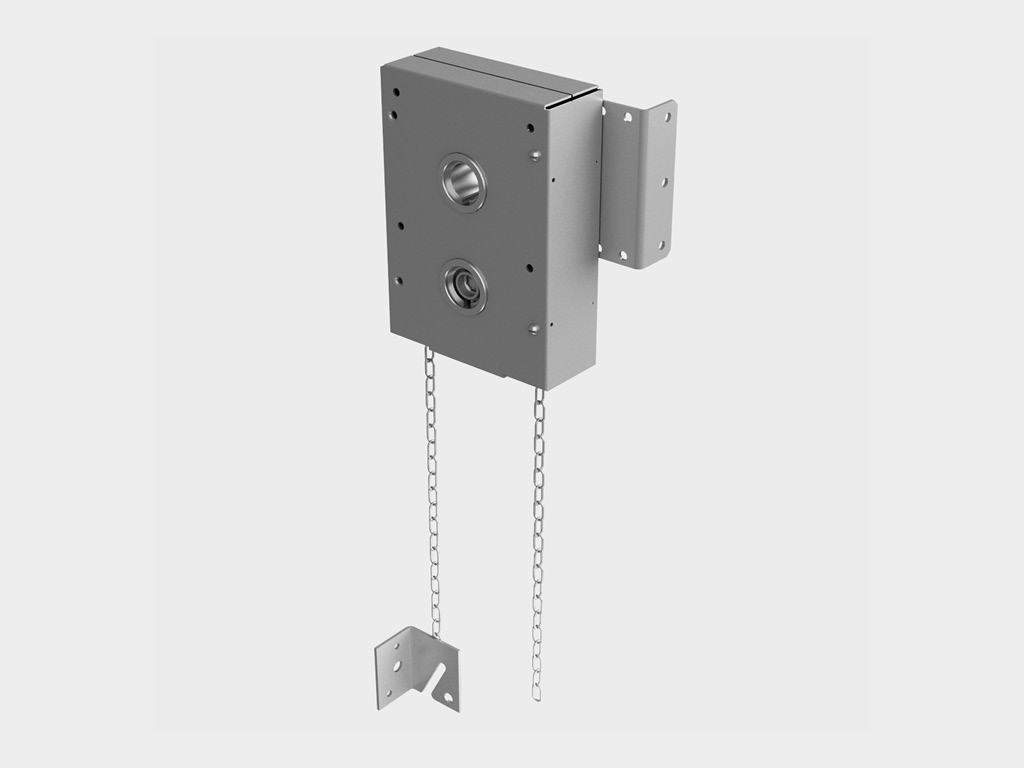

Ручной цепной привод
устанавливается на промышленные ворота всех типов подъема, служит для подъема и опускания полотна ворот вручную.
Антикоррозионный пакет комплектующих
рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы. Данный пакет обладает увеличенным ресурсом работы и включает: окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки.
Панели из алюминиевых профилей T-bridge
с термовставкой из полиамида повышают энергоэффективность ворот и предотвращают промерзание профилей.

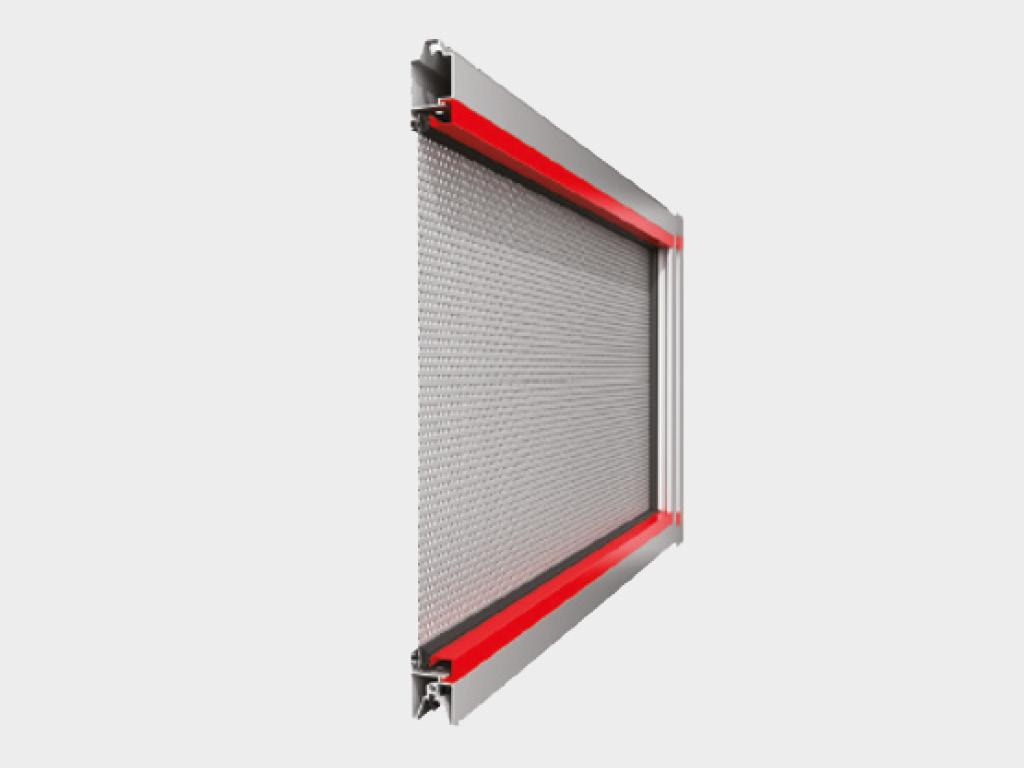

Использование в качестве заполнения перфорированного алюминиевого листа
Стильное и практичное решение с созданием барьера ограниченной видимости.
Торсионный механизм
рассчитан на ресурс до 100 000 циклов.
Дополнительный внешний контур уплотнения
обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение.
Опция «термопакет»

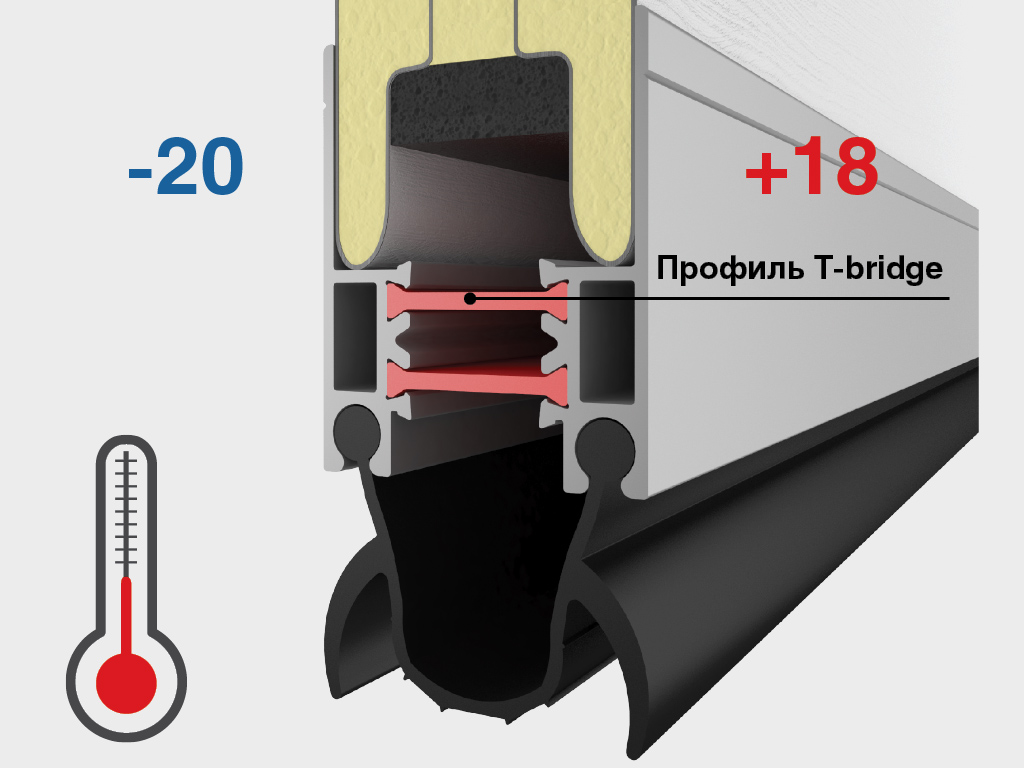

предполагает установку термостойкого нижнего (верхнего) алюминиевого профиля с применением технологии T-bridge, что позволяет избежать теплопотерь.
Возможность автоматизации ворот
с помощью привода и систем безопасности.
В зависимости от требований к способу открытия ворот, особенностей проема, а главное — от высоты притолоки, разделяют типы подъема:
  • — промышленные ворота стандартного подъема (для стандартных размеров притолоки);
  • — промышленные ворота низкого подъема (для проемов с заниженной притолокой);
  • — промышленные ворота высокого подъема (для проемов с большим свободным пространством над проемом);
  • — промышленные ворота вертикального подъема (для проемов с большим свободным пространством над проемом).
Ворота подъемные секционные промышленные со стандартным подъемом

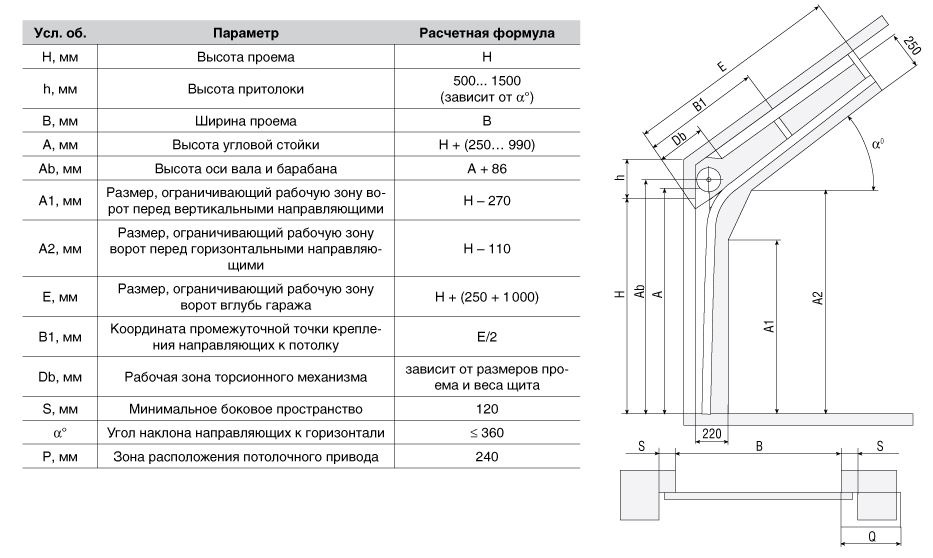

Ворота подъемные секционные промышленные со стандартным наклонным подъемом

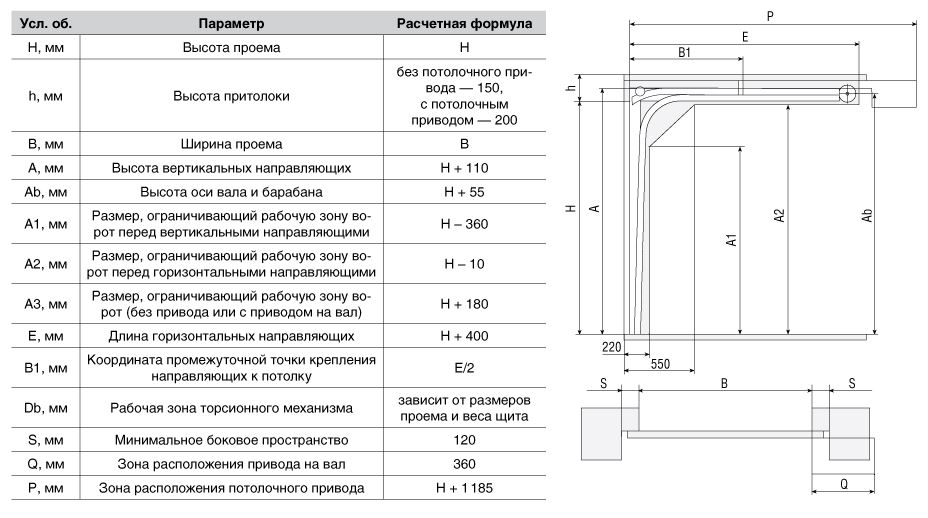

Ворота подъемные секционные промышленные с низким подъемом, барабан сзади

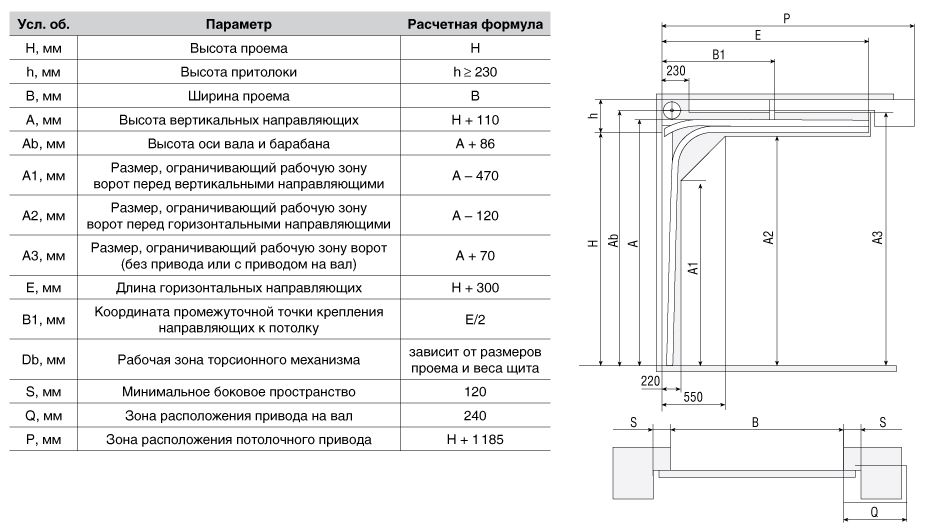

Ворота подъемные секционные промышленные с низким подъемом, барабан спереди
Ворота подъемные секционные промышленные с высоким подъемом

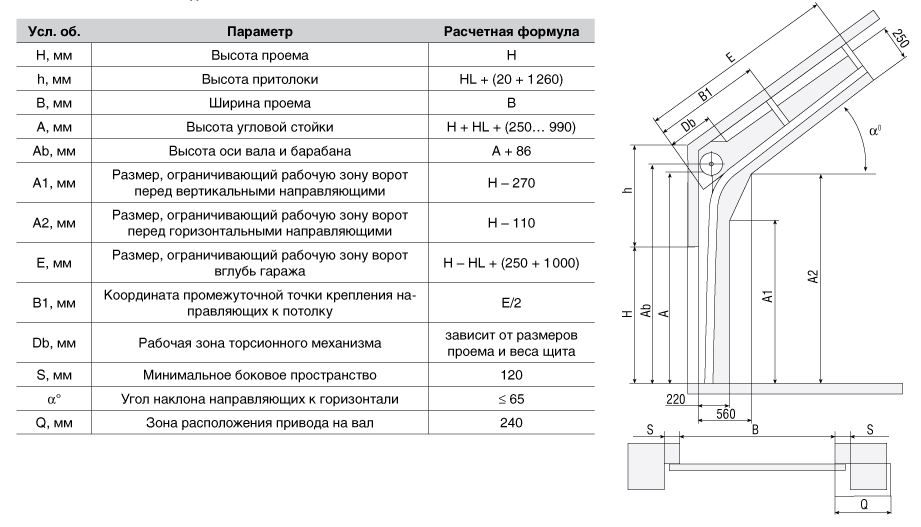

Ворота подъемные секционные промышленные с высоким наклонным подъемом

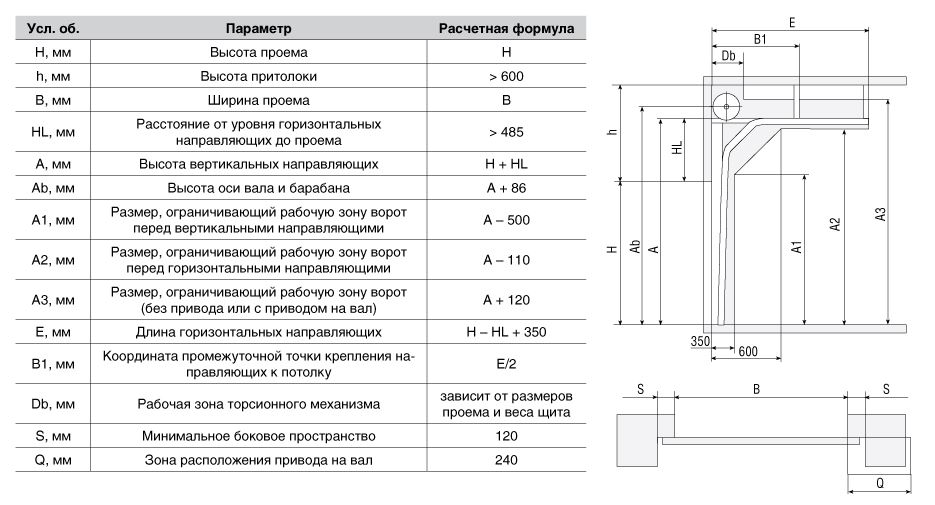

Ворота подъемные секционные промышленные с высоким подъемом, с двойным изгибом

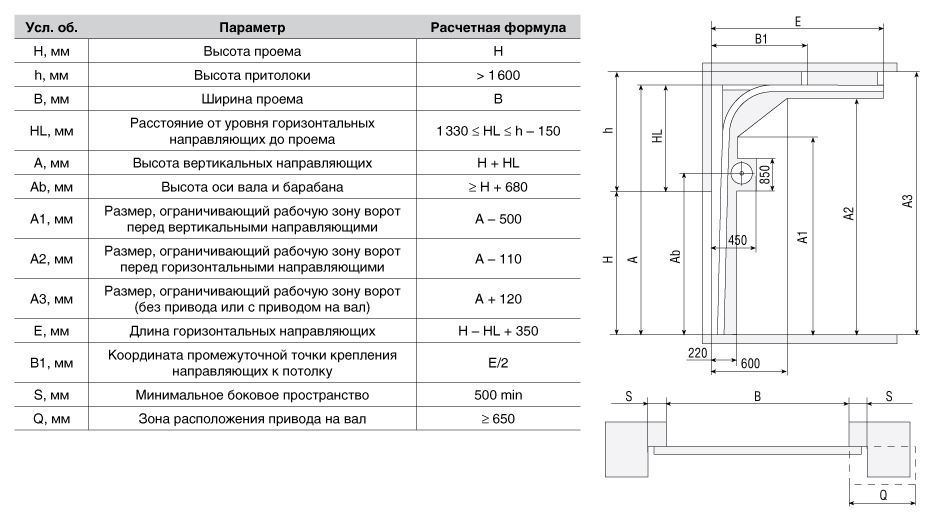

Ворота подъемные секционные промышленные с высоким подъемом, барабан снизу

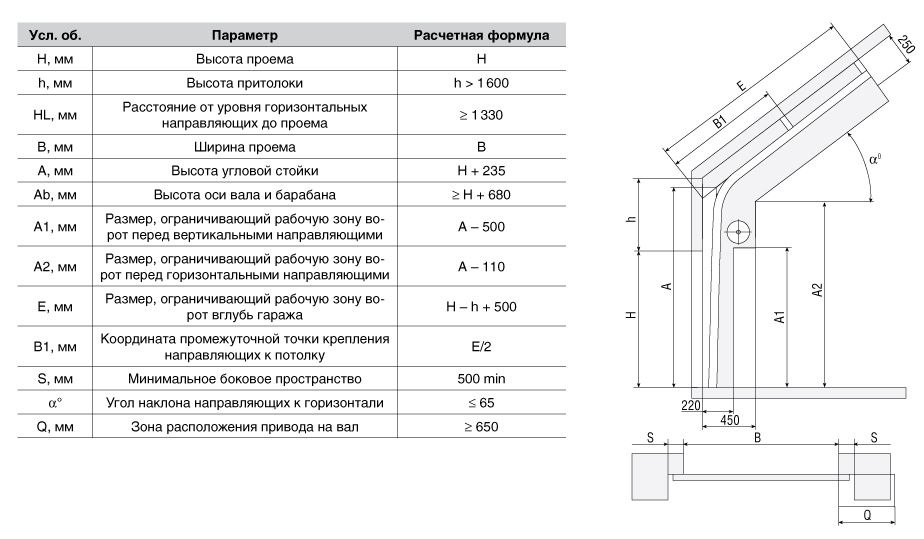

Ворота подъемные секционные промышленные с высоким наклонным подъемом, барабан снизу

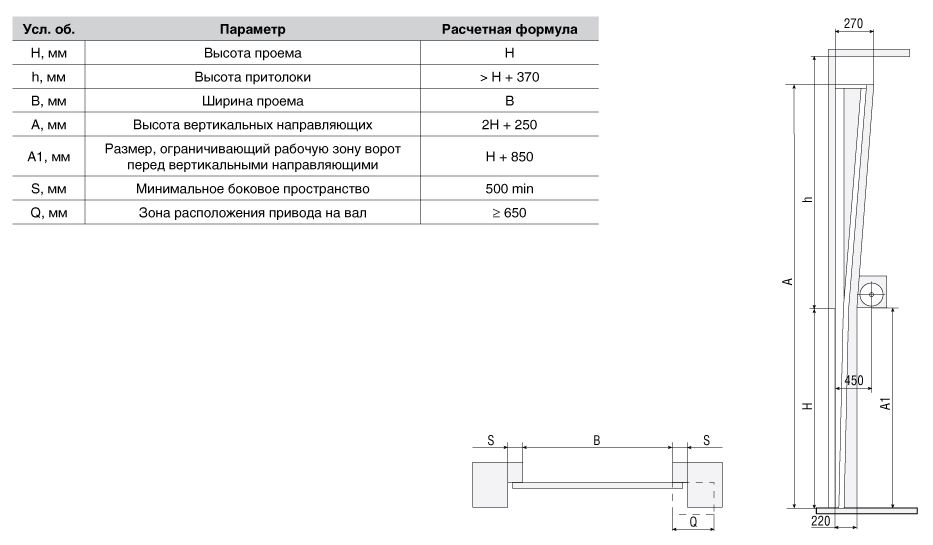

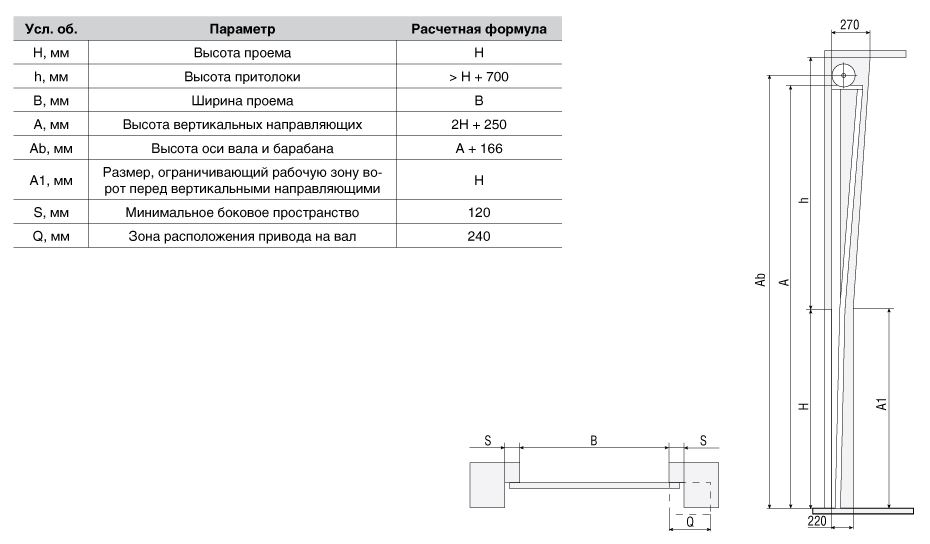

Ворота подъемные секционные промышленные с вертикальным подъемом
Ворота подъемные секционные промышленные с вертикальным подъемом, барабан снизу

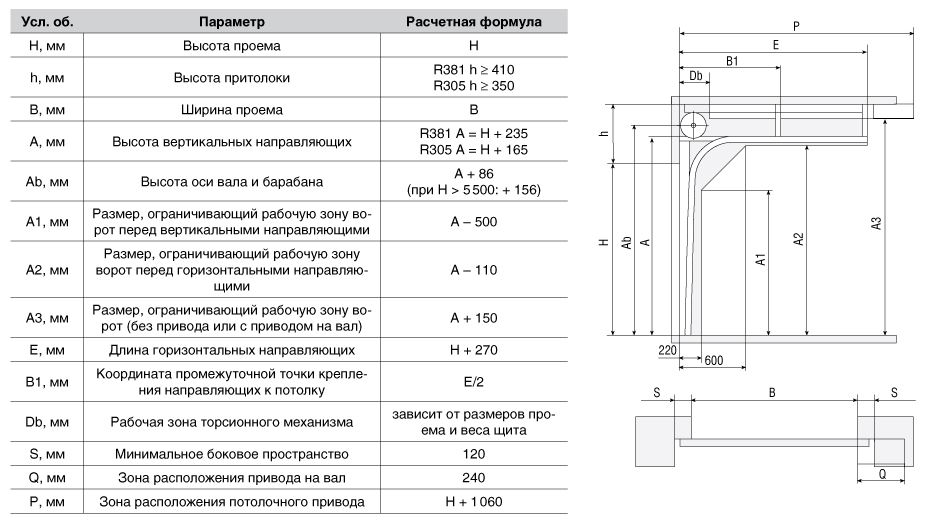

подготовка строительного объекта

Для снятия необходимых показателей достаточно рулетки и строительного уровня.
Все замеры производятся внутри помещения. Замер каждой величины необходимо
производить как минимум в трех точках:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) от 150 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края
проема до препятствия) от 120 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Перепад уровня пола по всей ширине проема не должен превышать 10 мм.
Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки).
Основание под установку системы направляющих должно быть монолитным и
прочным, при отсутствии такового требуется дополнительная окантовка либо
формирование проема металлоизделиями.

подготовка строительного объекта

Ручной цепной
привод (РЦП)

Shaft-20 - максимальная площадь – 12 м2, максимальный вес 160 кг

Shaft-30 - максимальная площадь – 18 м2, максимальный вес 230 кг

Shaft-50pro - максимальная площадь – 25 м2, максимальный вес 270 кг

Shaft-60 - максимальная площадь – 28 м2, максимальный вес 320 кг

Shaft-120 - максимальная площадь – 40 м2, максимальный вес 550 кг

Shaft-200 - максимальный вес 850 кг
