Промышленные секционныеВОРОТА ISD01
Промышленные секционные ворота серии ISD01 устанавливаются в проемы производственных зданий,
складских помещений, цехов, терминалов и прочих промышленных объектов, где предъявляются жесткие
требования по интенсивности эксплуатации и прочности конструкции.
Поскольку промышленные ворота эксплуатируются с высокой интенсивностью, для обеспечения
долгосрочной работы без сбоев, они обладают повышенными прочностными характеристиками за счет
усиленной конструкции. В воротах применяется система уплотнителей с высокой степенью термоизоляции,
что является важной задачей практически для любого промышленного объекта.
Полотно ворот уравновешивается торсионным механизмом с системой QuickFix, что позволяет максимально
сократить время монтажа ворот на объекте.
Размеры Промышленных ворот ISD01
| Ширина проема, мм (B) | от 2000 до 8000 |
| Высота проема, мм (H) | от 2000 до 8000 |
| Притолока, мм (h) | от 150 для низкого проема от 350 для стандартного проема |
| Пристенки, мм (b1, b2) | от 120 |
Такие ворота отлично подойдут для промышленных зданий, для больших складских
помещений и логистических комплексов, и небольшого склада. Своей популярностью они
доказали качество и надежность в автосалонах, автомойках и СТО, в паркингах и
сооружениях общественного назначения.
Конструкция промышленных ворот
01 Вертикальная направляющая
02 Угловая стойка
03 Вал цилиндрический
04 Устройство защиты от обрыва пружины
05 Барабан
06 П-образный кронштейн
07 Балансирующий пружинный механизм (торсионная пружина)
08 Муфта соединительная
09 Внутренний опорный кронштейн
10 Верхняя опора с держателем ролика
11 Боковая опора с держателем ролика
12 Внутренняя петля
13 Устройство защиты от разрыва троса
14 Нижний профиль
15 Панорамная панель
16 Нижний уплотнитель
17 Уплотнитель боковой
18 Верхний профиль
19 Верхний уплотнитель
20 Боковая крышка с отверстиями для крепления
21 Светопрозрачное ударопрочное заполнение панели
22 Пружинный амортизатор
23 Кронштейн крепления к потолку
02 Угловая стойка
03 Вал цилиндрический
04 Устройство защиты от обрыва пружины
05 Барабан
06 П-образный кронштейн
07 Балансирующий пружинный механизм (торсионная пружина)
08 Муфта соединительная
09 Внутренний опорный кронштейн
10 Верхняя опора с держателем ролика
11 Боковая опора с держателем ролика
12 Внутренняя петля
13 Устройство защиты от разрыва троса
14 Нижний профиль
15 Панорамная панель
16 Нижний уплотнитель
17 Уплотнитель боковой
18 Верхний профиль
19 Верхний уплотнитель
20 Боковая крышка с отверстиями для крепления
21 Светопрозрачное ударопрочное заполнение панели
22 Пружинный амортизатор
23 Кронштейн крепления к потолку
Характеристики полотна промышленных секционных ворот
| Полотно | Стальная сэндвич-панель, 40 мм |
| Сопротивление теплопередаче полотна, м2 * °С/Вт, класс (ГОСТ 31174) | 1,13 (А), точное значение зависит от размера ворот, указано для ворот размером 3 500 х 3 000 мм |
| Звукоизоляция, дБ, класс (ГОСТ 31174) | 24 (А) |
| Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | 460 (В) |
| Безотказность, количество циклов открывания-закрывания, не менее | 25 000 |
| Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) | 250 |
| Объемная воздухопроницаемость, м3/м2*ч | 4,9 |
| Вес полотна ворот, кг/м2 | 13,5; точное значение зависит от типоразмера панелей, используемых в конструкции ворот |

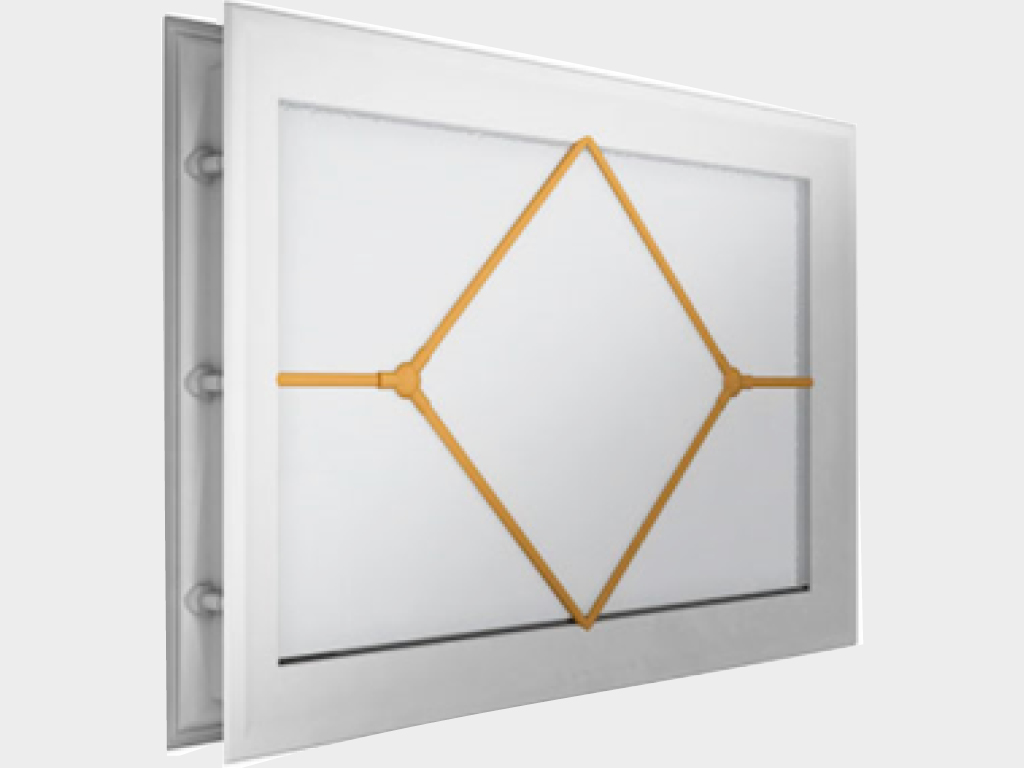

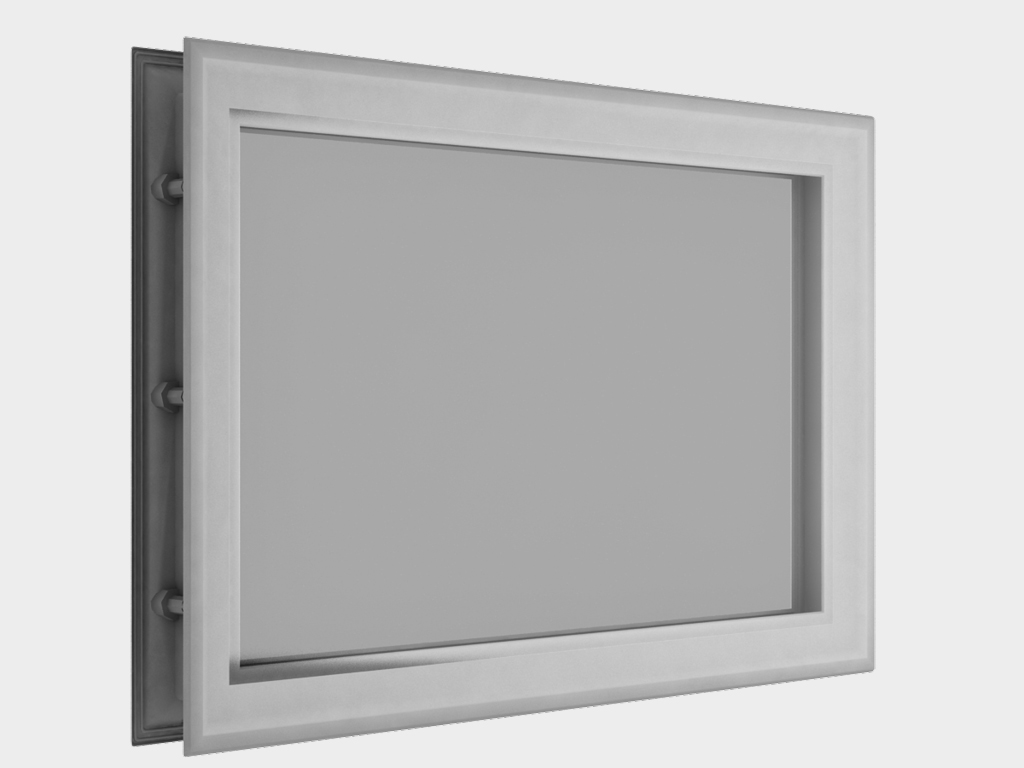

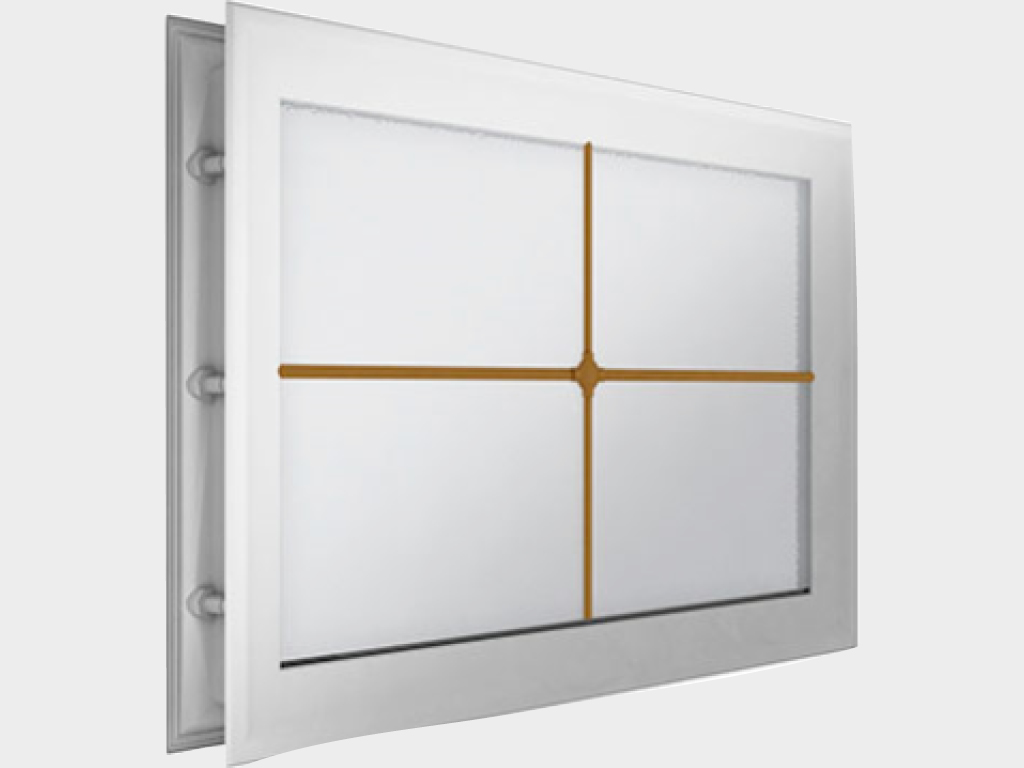

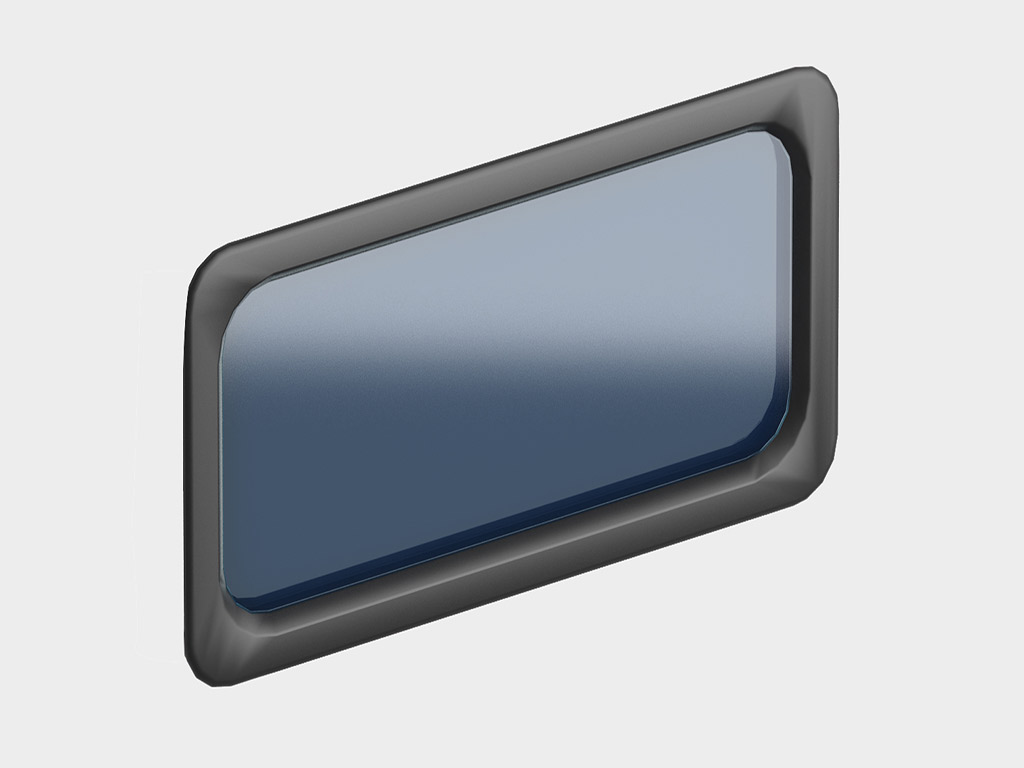

Дизайн панелей Секционных ворот
Цвет профилей секционных ворот

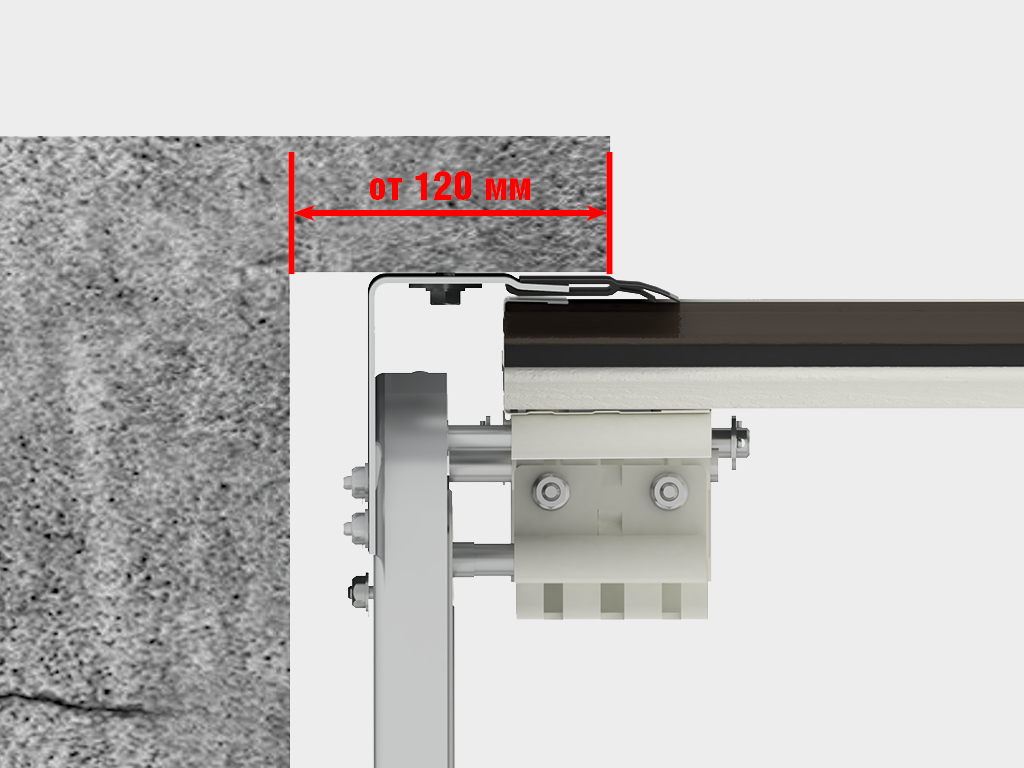

Накладной монтаж:
Система направляющих монтируется на пристенки и притолоку с внутренней стороны проема.

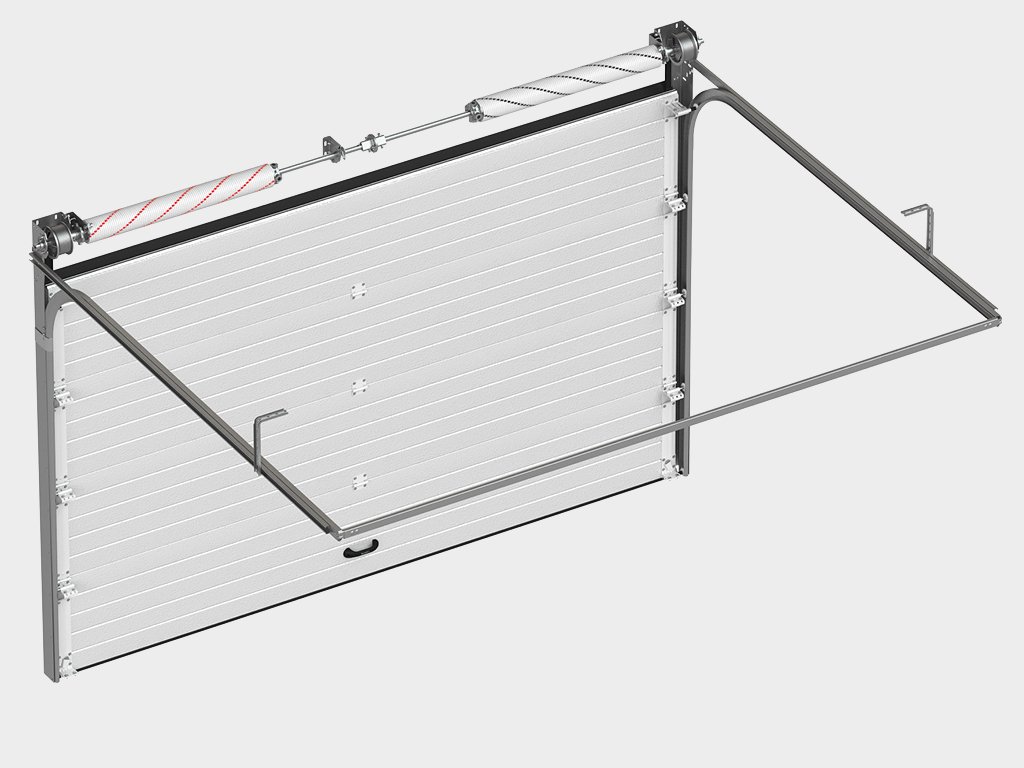

Полотно из энергоэффективных сэндвич-панелей
толщиной 40 мм и усилением под внутренние петли и боковые опоры.

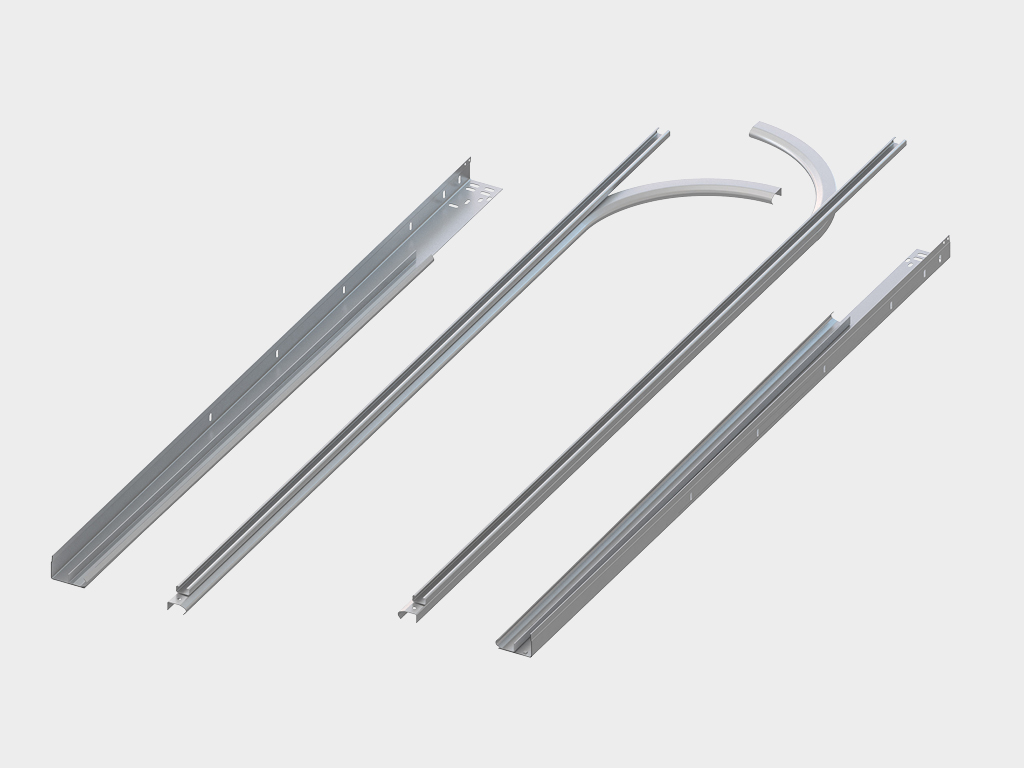

Комплект направляющих и угловых стоек из стали
толщиной 2 мм обладает повышенным запасом прочности, имеет все необходимые для монтажа перфорации.

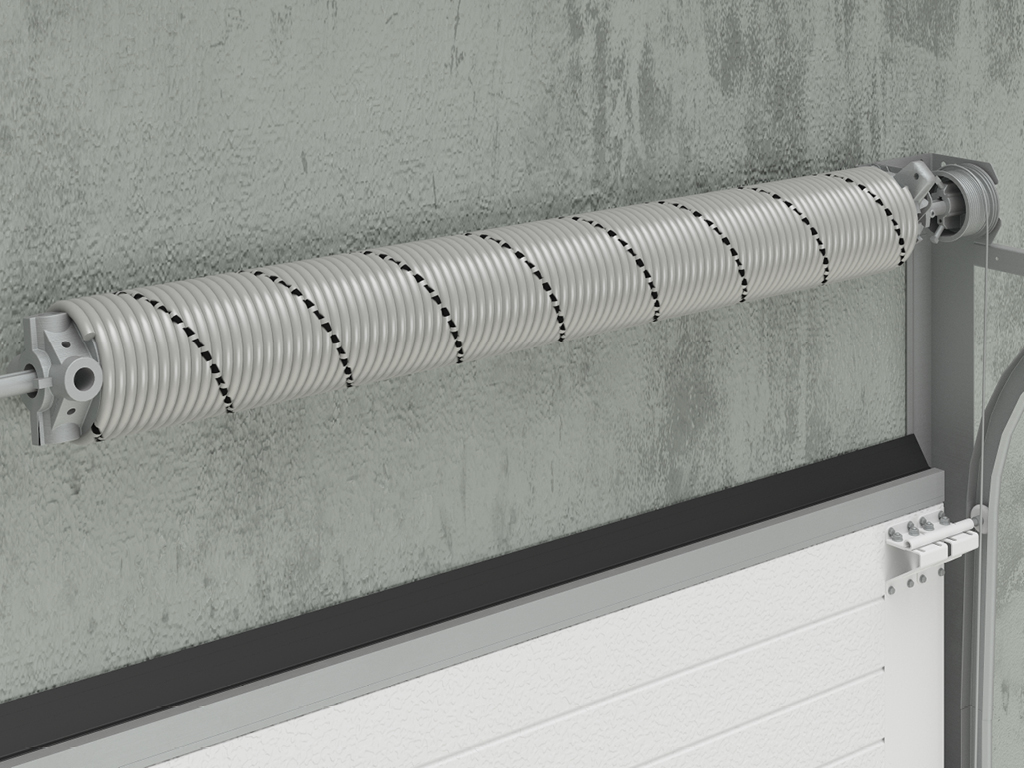

Торсионный механизм
рассчитанный на 25 000 циклов, обеспечивает долговечность конструкции ворот.

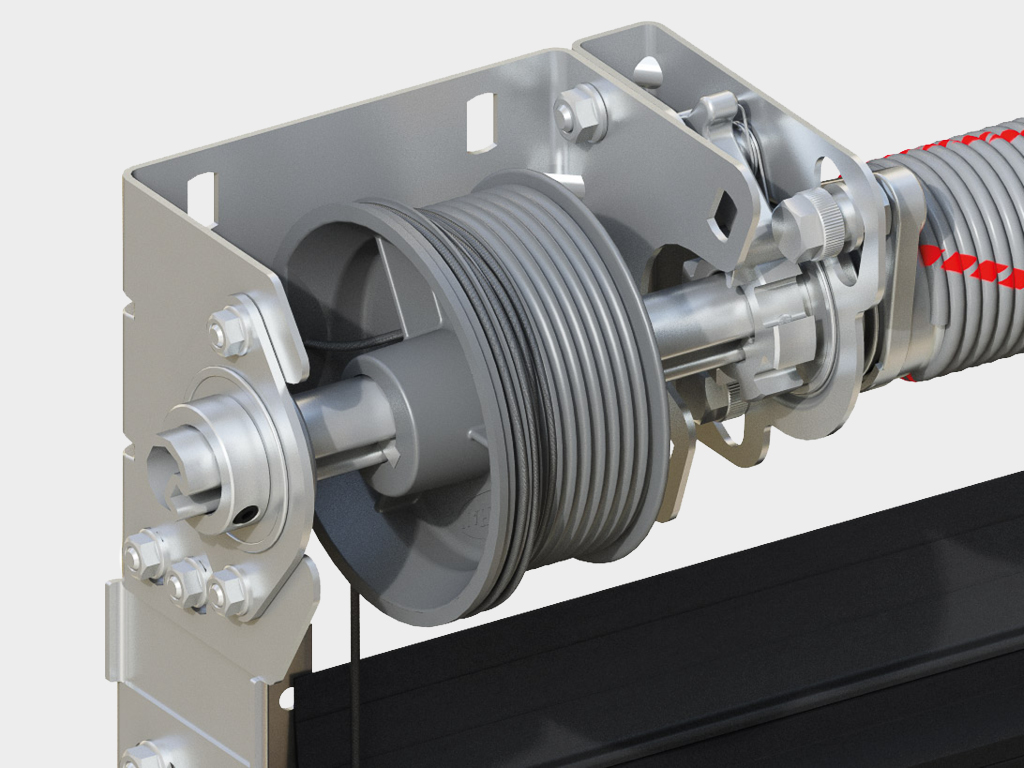

Устройство защиты от обрыва пружины
блокирует вал при нештатных ситуациях, что предотвращает аварийное падение полотна ворот.

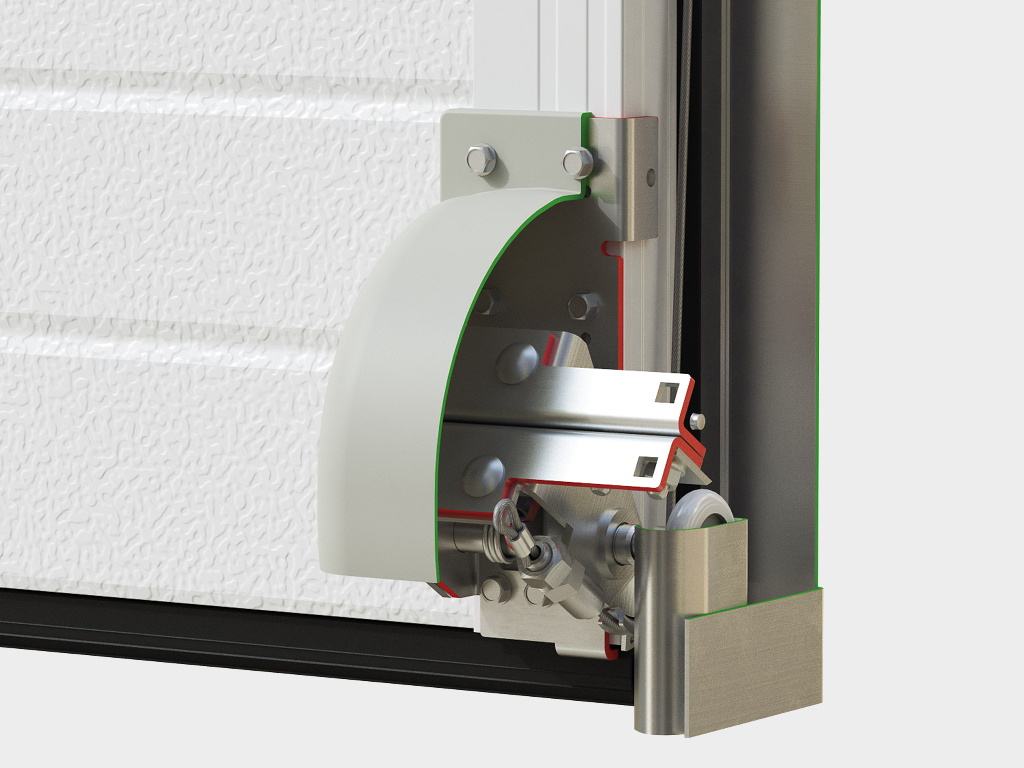

Устройство защиты от обрыва троса
устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и предотвращает аварийное падение полотна ворот.

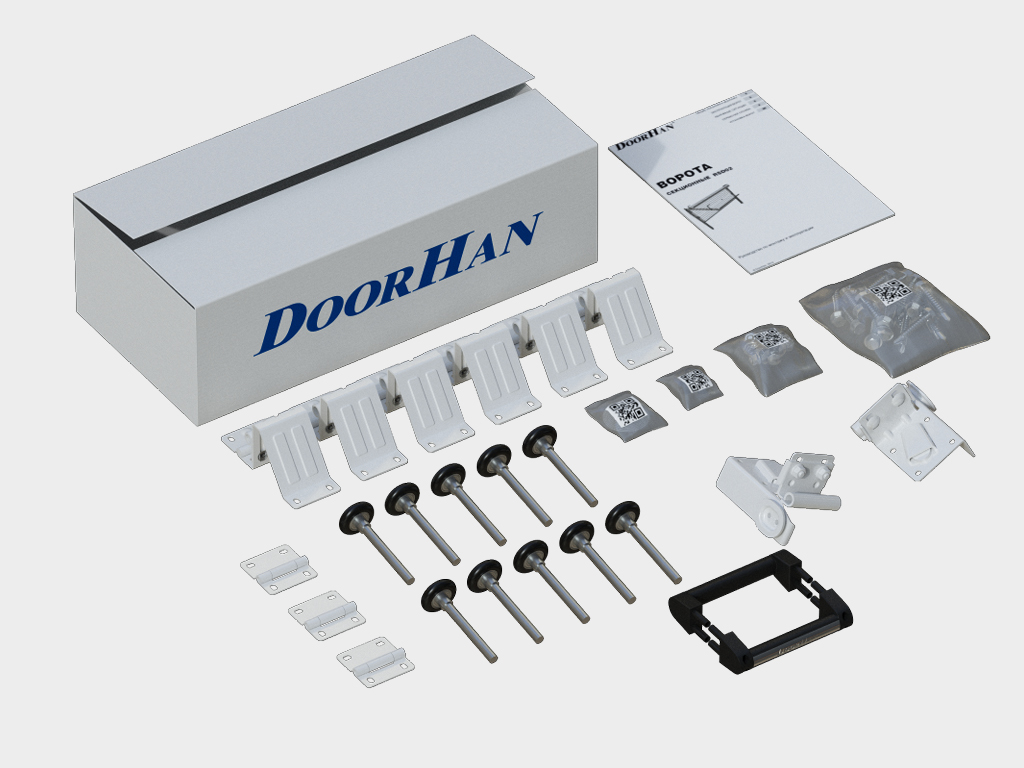

Коробка с комплектацией для монтажа
А также паспортом на изделие и инструкцией по монтажу.
Эргономичная ручка
позволяет легко и удобно открывать ворота.
Гаражные ворота
С КАЛИТКОЙ
| Ширина/высота | 900 мм/1800-2100 мм |
| Высота порога | 75 мм (20 мм — спецсерия) |
| Минимальное расстояние до края полотна | 400 мм |
| Встроенный доводчик | С фиксатором открытого положения |
| Угол открытия | >90° |
| Система уплотнителей | Двойная |
| Стандартные цвета окантовки | RAL 9003, 9006, 8014 |
